Putkihydro?

[Kimppu]

Elikkä miten tuollainen "viemäriputkihydro" oikein toteutetaan, haulla löytyi kyllä vähän juttua, muttei juuri periaatetta, miten toimii.

Pitääkö vesi pumpata suoraan kasvien juurille, vai riittääkö ainoastaan, että vesi tulee toisesta päästä, ja palaa toisesta päästä takaisin ravinneliuosastiaan?

Eli;

[Janne]

Tsekkaappa tuo:
http://javu.kapsi.fi/chili/hydro/

ja vähän juttua aiheesta:
http://javu.kapsi.fi/inferno/index.php?topic=3027.0

ja jep, kuvasi on periaatteeltaan oikea.

[Kimppu]

No montakohan kasvia tuollaiseen esimerkiksi kaksi metriä pitkään putkeen (halkaisija 110mm) voisi laittaa? Luin omasta projektistasi, jossa olit laittanut 30 sentin välein reiät ruukuille. Olisikohan tuollaiseen pikkupätkään liikaa vaikkapa 5 kasvia?

[GynZi]

Tässä on oman projektini suunnittelusijoittelu


Nyt porasin reiät neljälle ruukulle sekä tuloletkulle. Poistovesi menee tuosta mutkasta alas, kun vedenpinta nousee riittävän korkealle.

[GynZi]

Tossa valmis tuotos. Toimii ku junan vessa

[romantiikka]

Jos haluat esteettisemmän ja turvallisemman niin laita tuo letku sinne putken sisään.

[GynZi]

Jos haluat esteettisemmän ja turvallisemman niin laita tuo letku sinne putken sisään.

ei toimisi, koska tossa poistoputkessa on tuo korotus. putki ei siis tyhjenisi kokonaan.

[MasaT]

Alkoi vähän kiinnostaa tuo. Tuostahan saisi helposti tehtyä vaikka tuollaisen U-mallisen systeemin.
Vois mennä kasvarissa aika hyvin myöhäisimmille. Yhdellä pumpulla.

[GynZi]

Alkoi vähän kiinnostaa tuo. Tuostahan saisi helposti tehtyä vaikka tuollaisen U-mallisen systeemin.
Vois mennä kasvarissa aika hyvin myöhäisimmille. Yhdellä pumpulla.

Itse suunnittelin tuon nimenomaan helpon siirrettävyyden ja laajennettavuuden takia. kesällä saan kantaa tuon kiertämään kasvaria, metrin pätkä eli neljän kasvin paikka maksaa noin 15e

[Stoppari]

Mitä osia tuohon meni? Haluan samanlaisen omaan kasvariin.

[GynZi]

Mitä osia tuohon meni? Haluan samanlaisen omaan kasvariin.

1m 80mm putki
80mm tulppa
80mm pistoyhde
80mm -> 32mm supiste
50mm mutka
0,5m 50mm putki

letkuliitin

noille LVI osille tuli starkissa hintaa noin 25e

[Chilicutter]

Simppeli ja toimiva
Noitahan saa kätevästi viritettyä ikkunalle muutaman päällekäin.
3 jos laittas päällekäin työntäs veden ylimmäiseen,niin painovoima hoitas loput 2 putkea.
Täytyypä ruveta putkihommiin

[GynZi]

Kirjoitin kasvipäiväkirjaani rakennusohjeen tuolle hydrolle, jos joku tahtoo kädestä pitäen autettavan Kopioin sen nyt vielä tähän.

Tarvikkeet

50mm 0,5m suora putki
50mm mutka
50mm -> 80mm laajennus
80mm pistoyhde (kaksi putkea joissa ei kummassakaan ole liitoslevennystä, saa näillä yhteen)
80mm 1m putki
80mm tulppa

Rakennus

Ensimmäiseksi laskin mittanauhan avulla montako ruukkua saisin mahtumaan metrin matkalle. Juurille tulee kuitenkin jättää hyvin tilaa, joten kovin montaa kasvia en tähän saisi kasvamaan. Viisi olisi ehkä mennyt, mutta päädyin kuitenkin neljään. Seuraavaksi porasin 50mm reikäsahalla neljä reikää n. 20cm välein toisistaan. 50mm ruukut sopivat näihin täydellisesti. 80mm tulppaan porasin aivan sisäseinää myöten 20mm reiän letkuliittimelle.
Letkuliitin on merkkiä hozelok, hinta oli viime vuonna jotain vitosen paikkeilla, ja on tarkoitettu hana-adapteriksi. Siinä on kaksi osaa, jotka ruuvautuvat toistensa sisälle ja näin väliin saa sopivasti vaikkapa ohuen seinämän menemään. Ei siis ole aivan oikeassa käyttötarkoituksessa tässä, mutta toimii se näinkin. Letkuliitin siis reiästä läpi, ruuvataan liittimen ulompi osa tiukasti kiinni, ja viimeistely silikonilla.
Silikoni kuivuu päivän verran, joten tässä välissä on hyvin aikaa rakennella hydro loppuun. Metrin 80mm putken liitoksettomaan päähän lykätään pistoyhde, ja pistoyhteeseen 50mm -> 80mm levike. Levikkeen sisäpuolelle työnsin vielä 50mm verkkoruukun tiukasti, jos joskus haluan laittaa lecasoraa putken sisälle. Levikkeen laitoin, kuten kuvasta näkyy, niin että putkien yläreunat ovat samalla tasolla, näin vedenpinta saa nousta 30mm kunnes vesi alkaa lorista poistoputkea pitkin alas. Levikkeeseen 50mm mutka osoittamaan alaspäin, ja mutkaan 50mm 0,5m putki. Muista painaa palat tiukasti toisiinsa!
Silikonin kuivuttua työnnä tulppa tiukasti 80mm 1m putken liitokseen, niin että letkuliitin on alareunassa.
Sanko poistoputken alle, letku kiinni liittimeen, pumppu letkuun, ja ei kun kasvattelemaan!

Kuvat löytyvät Täältä

[O]

Mitenkäs tuo poistoputki tehdään äänettömästi? Jos putken pistää veden alle ämpäriin, yläpää tahtoo hörppiä ilmaa. Jos taas laittaa letkun veden yläpuolelle kuten gynzin kuvassa niin ääntä lähtee vieläkin enemmän. Poistoletkun pitäisi varmaan olla myös paksumpi kuin syöttöletkun?

http://www.eurohydro.com/pdf/instructions/all_lang/panda-hydro.pdf

Tuossa pandassa hörppinen on näytetty estettävän tuollaisella veden alle menevällä kulmapalalla. Onkohan yksinkertaisempia vaihtoehtoja?

[Miksaa]

Eikai tuossa sen helpommalla pääse, kuin johtaa sen poistoputken reson kylkeä vasten. Silloin poistovesi valuu reson kylkeä pitkin, eikä lorottele... Pienellä suulekkeella hoituu homma.

[Luigi]

Olen tässä myös suunnitellut tuollaista viemäriputkihydroa. Tässä vaan on muutama kysymys tullut mieleen, jotka pitää ratkaista ennen rakentamisen aloittamista. Riittääkö 25cm verkkoruukkujen etäisyydeksi? Kuinka paksua putken tulisi olla, jossa verkkoruukut ovat? Kuinka paljon pienempi resoon menevä putki pitää olla, eli toisinsanoen paljonko lientä pitää jäädä putkeen jossa verkkoruukut sijaitsevat?

Tarkoitus olisi siis rakentaa tuollainen ~1m pitkä systeemi, joka kääntyy toisessa päädyssä 2x 90 asteen kulmilla. Näinollen kokonaispituuteen mahtuu 8 kasvia.

[GynZi]

Olen tässä myös suunnitellut tuollaista viemäriputkihydroa. Tässä vaan on muutama kysymys tullut mieleen, jotka pitää ratkaista ennen rakentamisen aloittamista. Riittääkö 25cm verkkoruukkujen etäisyydeksi? Kuinka paksua putken tulisi olla, jossa verkkoruukut ovat? Kuinka paljon pienempi resoon menevä putki pitää olla, eli toisinsanoen paljonko lientä pitää jäädä putkeen jossa verkkoruukut sijaitsevat?

Tarkoitus olisi siis rakentaa tuollainen ~1m pitkä systeemi, joka kääntyy toisessa päädyssä 2x 90 asteen kulmilla. Näinollen kokonaispituuteen mahtuu 8 kasvia.

itsellä on 80mm putkea, ja juurikin U-muodossa, eli vajaa 30cm välein verkkoruukku, tekee 8 kasvia koko rakennelmaan. Nyt pitkän yrityksen ja erehdyksen kautta olen havainnut parhaaksi, ainakin alussa kunnes kasvit saavat kunnon juuret aikaiseksi, pitää pumppua päällä ainakin kerran tunnissa myös öisin. Tuolla kun ei soraa ole, niin pääsee juuret kuivamaan kuoliaaksi päistä, joka ei todellakaan tee hyvää. Paitsi haaromiselle, kuolleet juuret haarovat aivan hulluna nyt.

[Romanialainen tikka]

Tuollaisessa putkijärjestelmässä pumpun on tarkoitus olla 24h päällä.
Virtaavan veden on tarkoitus hapettaa ravinneliuosta.

Jos ajastat pumpun (missä ei ole järkeä) pitäisi putkia padota tai kallistaa että siellä olisi koko ajan vettä pohjalla.

[flare]

Itse rakentelin kesäksi muita yrttejä varten parvekkeelle viemäriputkihydron.

Pituus: 2.4m
Paikkoja: 21
Pumppu: Resun SP-980

Toivottu bonus:
- Vesi on runsashappista - erillistä hapetinta ei tarvita.
- Pumpusta otetaan kaikki irti (paljon kasveja / pumppu)
- Ei väliainetta (kasvit suoraan pienissä kivivilloissa)

Pelätyt ongelmat:
- Poistoputki on aika pieni ja mennee tukkoon jos on suurijuurisia kasveja. Tätä on tarkoitus välttää kasvattamalla vain pienijuurisia kasveja poistoputken lähellä.
- Kasvin tuki on aika minimaalinen - voi olla että joudun asentamaan erilliset tukilangat.

Kuvia:

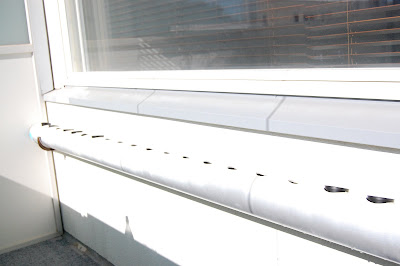

Lähes koko höskä komeudessaan.

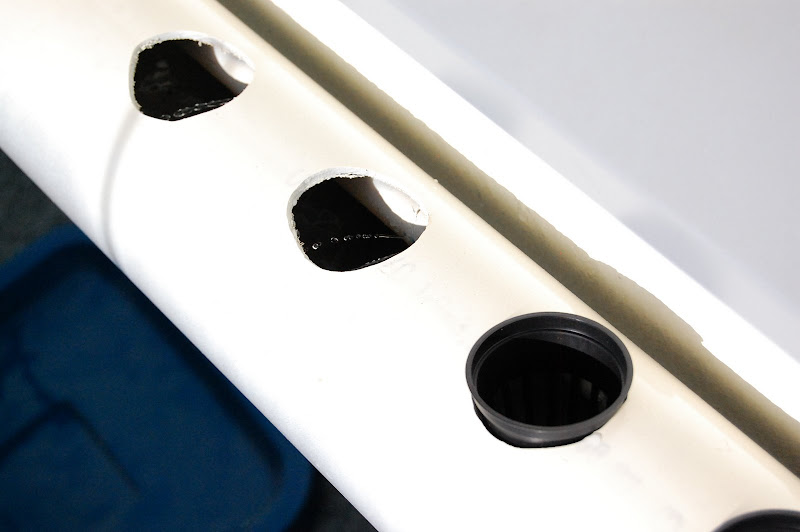

Reiät pistosahalla ja harpilla. Sisällä sähköputki johon muistaakseni 2mm poralla reikiä, 1/aukko.

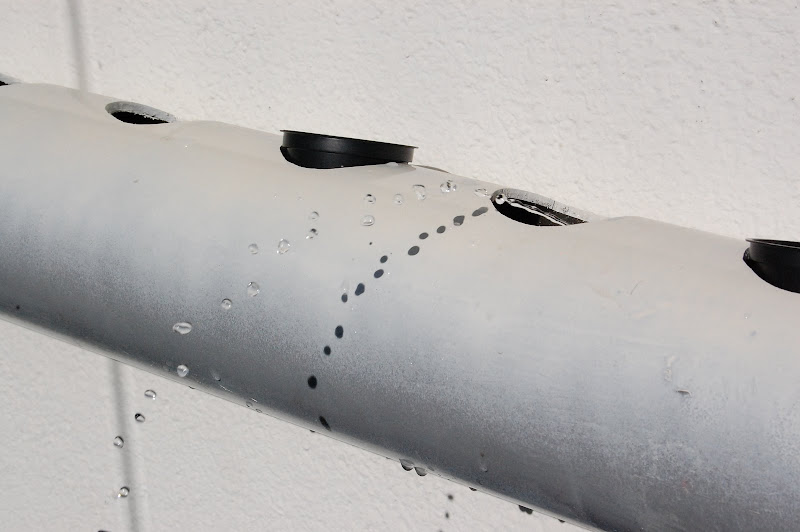

Reikien suuntaaminen voisi olla tarkempaa. Jos ruukun laittaa paikalle vuoto onneksi loppuu.

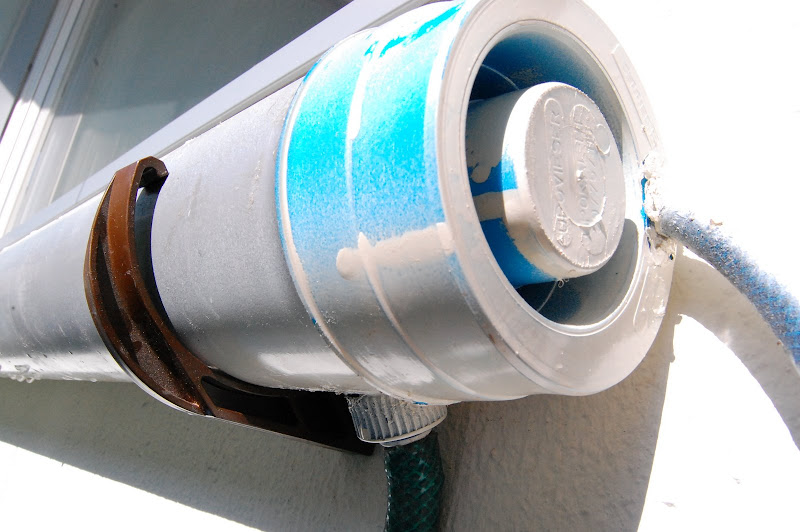

Tekniikkapää. Ulosvienti puutarhaliikkeestä tulleella kunnollisella kappaleella, ja sisääntuoti (sininen letku) vain reikä ja sikaflexiä. Ylempi liitos ei pidä vettä, ja jos tekisin uudestaan käyttäisin kunnon liitosta. Ja poisto olisi kannattanut laittaa suoraan alapuolelle.. Kannattimina rännikourun kannattimet.

Muita huomioita:
Sisäputki kannattaisi sijoittaa kauemas ruukuista, jotta ruukku ei osu siihen ja mahd. tuki tulevaa vettä.



EDIT:
Kuvat löytyy: http://picasaweb.google.com/susundberg/Vesiviljely#
(kun ne ei kerran muuten näy picassasta)

[CyberDog]

Hyvältä kuulostaa. Ei vaan näytä miltään. Eli kuvat ei näy...
